GiD桌面版

GiD桌面版是一款工程数值仿真专用前后处理工具，凭借高度自定义脚本接口，可对接自研求解程序与各类商用仿真内核，覆盖岩土、结构、流体、电磁、传热多领域科研与工业仿真，安装包体积小巧、运行占用资源低，高校实验室。

GiD桌面版怎么用

一、前期准备：新建工程 + 加载求解器模块

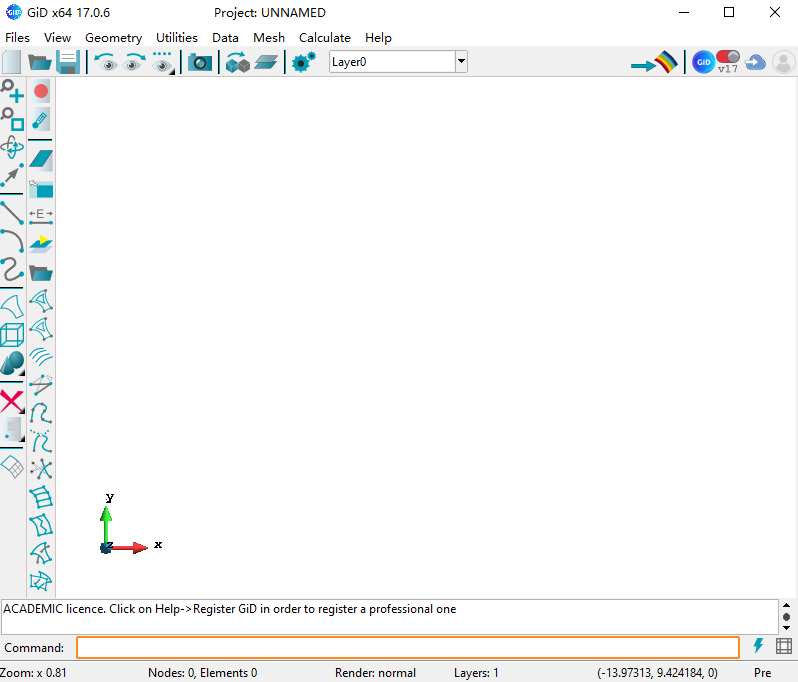

步骤 1：新建工程文件夹

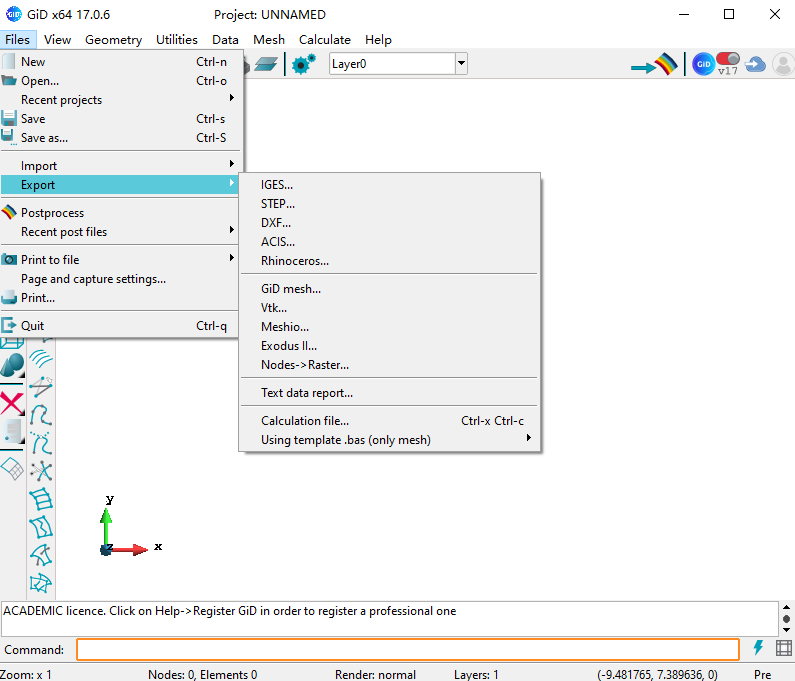

File → New，新建独立文件夹（GiD 所有网格、计算文件统一存在该目录，不可中文路径）

保存工程：File → Save，生成.gid工程目录

步骤 2：加载对应求解器（核心前置操作）

GiD 本身无内置物理模型，必须先加载Problem type（求解器模块） 才能定义材料、荷载、边界：

顶部菜单 Data → Problem type → Internet retrieve

联网下载对应模块：

结构力学：Kratos Structural、ATENA、Abaqus

流体 CFD：Kratos Fluid

岩土 / 冲击：FEM、DEM 颗粒

下载完成后选中模块，点击Select加载，界面会弹出对应物理场参数面板

二、几何建模（两种方式：自建 / 导入 CAD）

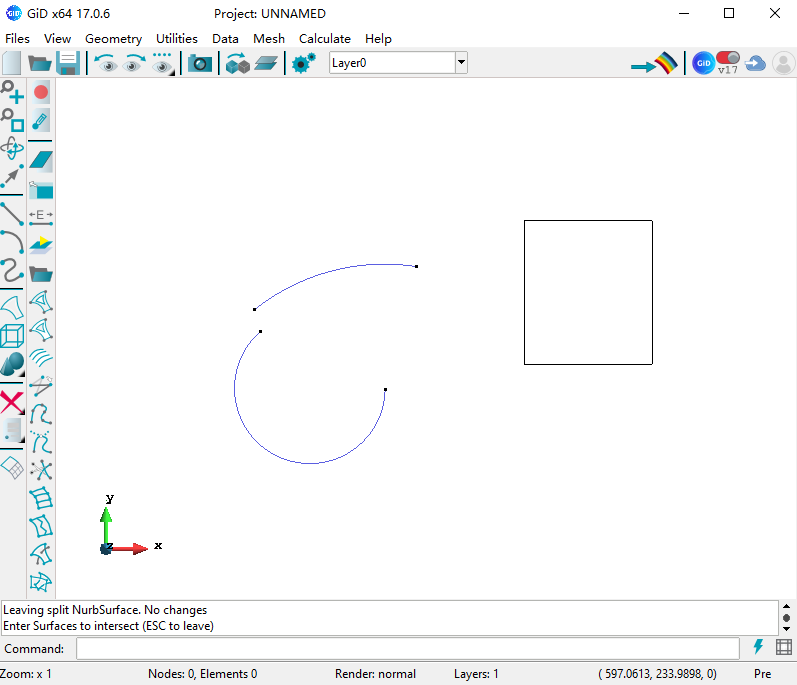

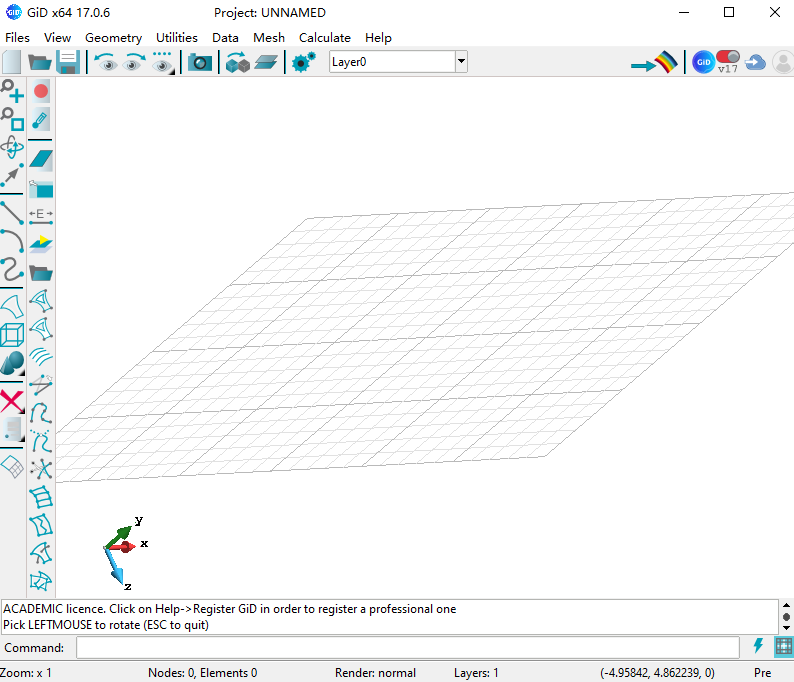

软件内从零建模（点→线→面→体层级创建）

实体层级规则：点构成线、线围成面、面封闭生成体，所有荷载 / 材料建议赋予几何实体而非网格，重划分网格不会丢失参数

创建点

Geometry → Create → Point，底部命令行输入坐标，如0,0,0、2,0,0，回车生成

创建线

两点直线：Geometry → Create → Line → 2 points，依次点击两点

圆弧：Arc by 3 points，输入球坐标 / 笛卡尔三点生成圆弧

创建面

Geometry → Create → Surface → By contour，按顺序选中闭合边线，ESC 完成生成曲面

创建实体（三维体）

Geometry → Create → Volume → By contour，选中全部封闭曲面生成实体

常用几何编辑工具

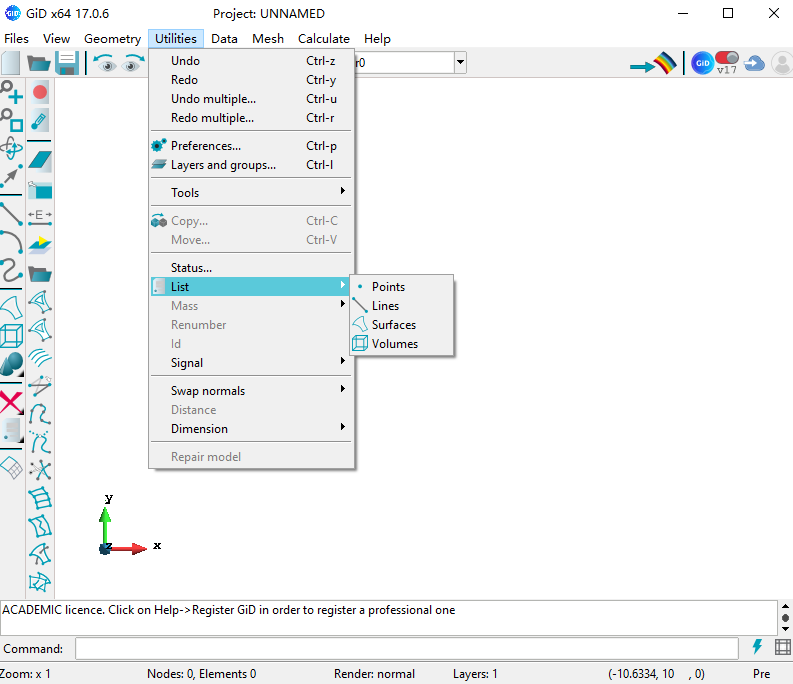

拉伸 / 旋转：Utilities → Copy，支持平移拉伸、旋转生成复杂几何体（圆柱、半球）

布尔运算：加减、合并实体（岩土基坑、构件装配）

导入外部 CAD 修复：Geometry → Edit → Collapse 缝合微小缝隙

GiD桌面版介绍

GiD官方版是一款专业强大的工程数值模拟工具，用于定义、准备和可视化与数值模拟有关的所有数据，该软件包括了几何、材料、条件、溶液信息和其他的参数。

GiD桌面版功能

1、桌面端兼容结构化、非结构化、各向异性边界层、笛卡尔嵌入网格，覆盖三角、四边形、六面体、四面体等全部单元，百万级模型划分高效稳定，配套完整网格编辑质控工具。

2、桌面端整合几何建模、网格划分、仿真参数设置、结果可视化全链路，无需切换多款软件，一站式完成有限元、有限体积、无网格等各类数值仿真前置与后置工作。

3、内置完整NURBS曲面建模体系，支持布尔运算、实体变换、曲面修剪、分层几何搭建，媲美专业CAD工具，快速构建2D、3D复杂工程几何模型。

GiD桌面版亮点

1、依托Tcl、Tk脚本自定义问题类型，自由定制读写输出格式，无缝对接商用仿真软件、自研求解程序，可定制专属菜单、材料库、边界载荷模板，适配各行业自研计算代码。

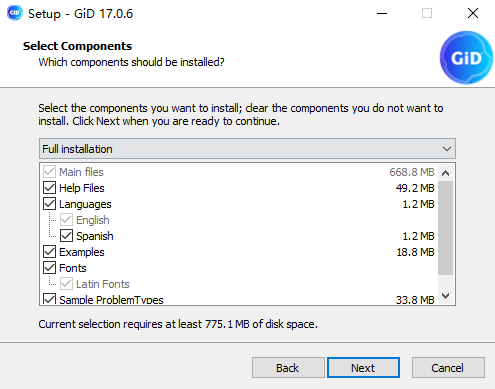

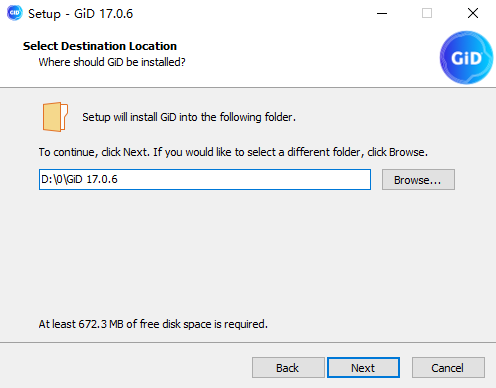

2、安装包体积不足100MB，完整安装仅占用300MB 左右硬盘空间，低配台式机、工作站均可流畅运行，对比同类仿真软件资源占用优势显著。

3、导入外部STEP、IGES 等CAD文件时自动检测缝隙、重叠、破面缺陷，内置可视化修复工具，非封闭几何也可直接生成合格仿真网格，大幅降低模型预处理成本。

GiD桌面版推荐理由

1、桌面端既可本地单机启动求解计算，也可一键连接远程服务器、集群提交仿真任务，内置任务监控面板，实时查看迭代进度，兼顾本地调试与大规模算力需求。

2、支持云图、等值线、矢量流线、等值面、变形动画、梁内力图、曲线图表、节点追踪等渲染输出，支持复数结果展示，高清出图直接用于论文与工程报告。

3、桌面端可处理结构力学、流体、电磁、传热、岩土、建筑、航空多领域仿真，支持有限元、边界元、有限差分、粒子无网格等全部主流数值计算方法。
