亿图管道绘制PID软件推荐与使用技巧

最近好几个搞化工设计的朋友问我，画管道PID图到底用啥软件省事。说实话，我前前后后试过不少工具，CAD也折腾过，最后稳定在亿图管道绘制PID软件上。不是说他完美无缺，而是对大多数非专业绘图岗的人来说，上手快、符号库全、改起来不闹心。今天就把我这段时间攒下来的使用心得和踩过的坑，一次性说清楚，不管你是刚入行还是想换个趁手工具，都能直接拿去用。

为啥我最后选了亿图管道绘制PID软件

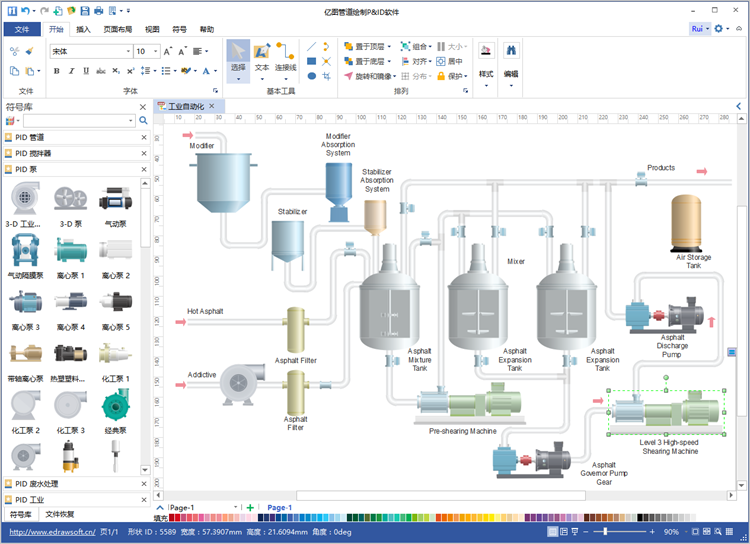

先说说背景。我平时要画的是化工流程里的管道仪表流程图，阀门、泵、换热器、仪表泡泡这些符号一个不能少，而且管线交叉、编号标注特别多。一开始用CAD，画是能画，但每次调符号位置、改线号，人都要麻了。后来试了亿图管道绘制PID软件，最直观的感受就是拖拽太顺手了。左侧符号库里直接搜“截止阀”“离心泵”，拖到画布上就能用，连管线和符号自动吸附，不用自己一点点对齐。

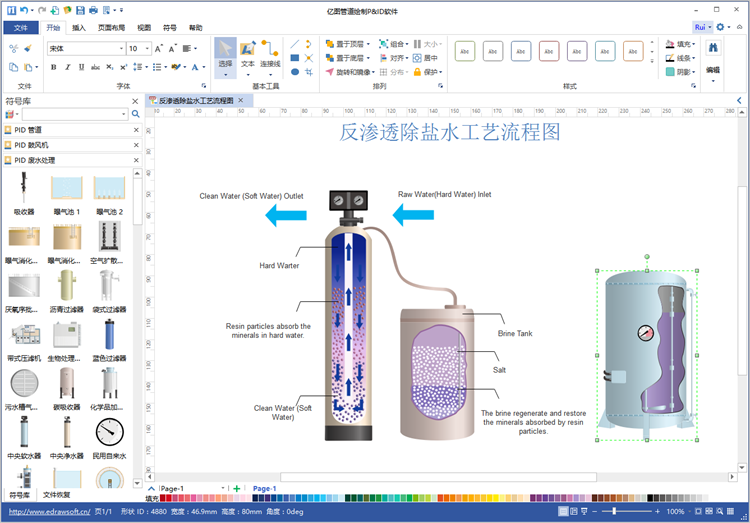

还有一点很关键，它内置了PID图专用的图框和标题栏，什么设计院标准、项目名称、图号、版本，直接填就行。我之前用别的软件还得自己画图框，现在省了至少半小时。另外亿图管道绘制PID软件的智能连线功能，画管线时自动绕开符号，交叉地方自动加过桥，看着就规整。当然也有小毛病，比如符号库偶尔搜不到冷门仪表，得手动拼，但整体瑕不掩瑜。

新手最容易踩的三个坑，我帮你试过了

第一个坑：一上来就急着画主线。我刚开始用亿图管道绘制PID软件的时候，恨不得十分钟出图，结果管线画得乱七八糟，后面改一处动全身。后来学乖了，先新建图层，把设备符号摆好位置，再连主线，最后补仪表和标注。这样改起来只动局部，效率反而高。

第二个坑：符号命名不统一。亿图里的符号可以自定义属性，我一开始懒得改，结果同一个阀门一会儿叫“阀1”一会儿叫“V-01”，导出物料表的时候直接乱套。建议画之前就定好命名规则，比如“设备位号-序号”，后面统计管线清单能省不少事。第三个坑：忽略模板保存。亿图管道绘制PID软件支持把常用图框、符号组合存成模板，我一开始每张图都重新搭，后来把公司常用图框和典型流程存成模板，新项目直接调用，五分钟就能开画。

几个让出图速度翻倍的小技巧

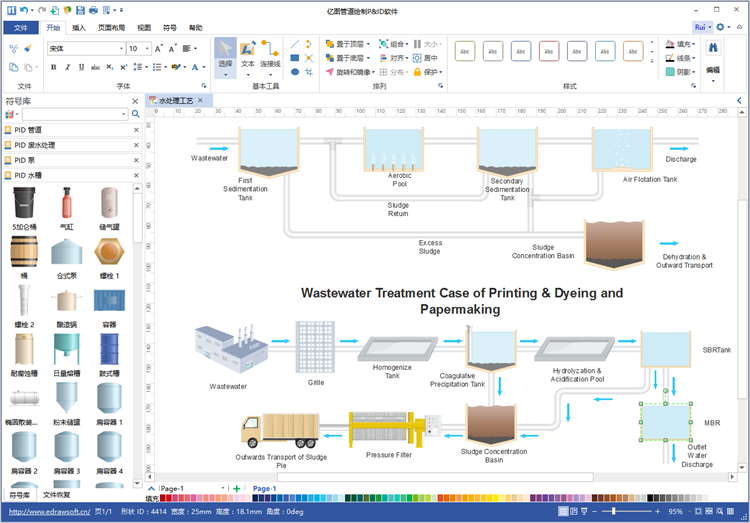

技巧一：善用“对齐分布”。画PID图最烦的就是一排阀门歪歪扭扭，选中多个符号后一键水平等距分布，管线立马横平竖直。技巧二：批量修改线号。有时候业主突然要改管线编号规则，如果一个个改会疯掉。在亿图管道绘制PID软件里选中所有同类型管线，用查找替换功能批量改，几十个线号几秒钟搞定。技巧三：导出PDF和图片时选对分辨率。给甲方发图最好导出PDF，矢量放大不糊；发微信沟通就导出PNG，设置300dpi，手机上看得清。技巧四：快捷键记几个。Ctrl+D快速复制、Ctrl+G组合、F5刷新视图，用熟了根本不想碰鼠标右键。

最后说句实在的，亿图管道绘制PID软件不是万能的，复杂三维管道它做不了，但如果你主要画二维PID图、工艺流程图，它绝对够用而且省心。我现在的习惯是，小项目直接亿图出图，大项目拿它画初步方案，确认后再转给专业三维软件。工具嘛，顺手最重要。希望这些经验能帮你少走点弯路，有啥问题欢迎留言聊。
